法蘭軟密封蝶閥

產品型號：D341X
公稱通徑：DN50～1000mm
公稱壓力：PN0.6~1.6MPa
適用溫度：≤120℃
閥體材質：各種橡膠、聚四氟
驅動形式：手動、蝸桿蝸輪傳動、氣傳動、電傳動
適用介質：空氣、水、污水、蒸氣、煤氣、油品等
法蘭連接：GB/T9113.1-2000;GB/T9115.1-2000;JB78

聯系購買

分享到：

產品概述

軟密封蝶閥適用于溫度≤120℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。其主要特點為:
1、設計新穎、合理，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐腐蝕，使用壽命長等特點。

采用標準
設計標準：GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999

主要技術參數

公稱通徑	DN（mm）	50～2000
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	空氣、水、污水、蒸氣、煤氣、油品等
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動

主要零件的材質

零件名稱	材料
閥體	各種橡膠、聚四氟
蝶板	灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料
密封圈	球墨鑄鋼、鑄鋼、合金鋼、不銹鋼
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨O

蝶閥密封材料選用和適用溫度

材料品種	氯丁橡膠	丁晴橡膠	乙丙橡膠	聚四氟乙烯	硅橡膠	氟橡膠
代號	X或or J	XA或or JA	XB或or JB	XC、JC或or F	XD或or JD	XE或or JE
耐最高溫度	82℃	93℃	150℃	232℃	250℃	204℃
耐最低溫度	-40℃	-40℃	-40℃	-268℃	-70℃	-23℃
適用工作溫度	≤65℃	≤80℃	≤120℃	≤200℃	≤200℃	≤180℃

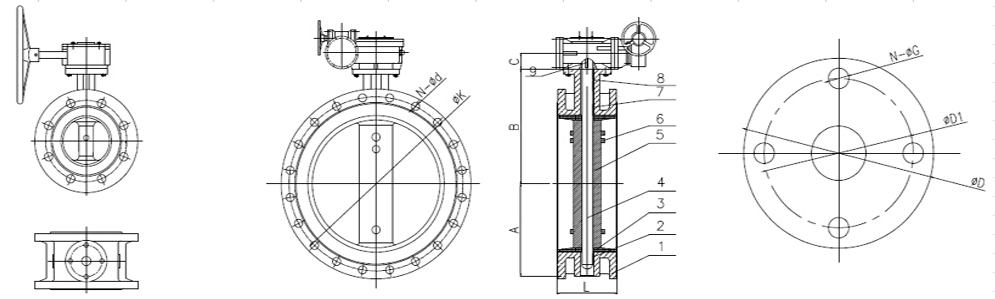

尺寸		A	B	C	L	ANSI 150B		DIN PN 10		DIN PN 16		JIS 10K		Top Flange
mm	in	A	B	C	L	?K	N-?d	?K	N-?d	?K	N-?d	?K	N-?d	?D	?D1	N-?G
65	2 1/2"	72	136	32	112	139.7	4-?19	145	4-?18	145	4-?18	140	4-?19	77	57	4-?7
80	3"	88	146	32	114	152.4	4-?19	160	8-?18	160	8-?18	150	8-?19	65	50	4-?7
100	4"	96.5	158	32	127	190.5	4-?19	180	8-?18	180	8-?18	175	8-?19	90	70	4-?10
125	5"	115	179	32	140	215.9	8-?19	210	8-?18	210	8-?18	210	8-?23	90	70	4-?10
150	6"	126	197	32	140	241.3	8-?22.4	240	8-?22	240	8-?22	240	8-?23	90	70	4-?10
200	8"	161	230	45	152	298.4	8-?22.4	295	8-?22	295	12-?22	290	12-?23	115	89	4-?14
250	10"	199	271	45	165	361.9	12-?25.4	350	12-?22	355	12-?26	355	12-?25	115	89	4-?14
300	12"	215	305	45	178	431.8	12-?25.4	400	12-?22	410	12-?26	400	16-?25	140	108	4-?14
350	14"	261	350	45	190	476.2	12-?28.4	460	16-?22	470	16-?26	445	16-?25	140	108	4-?14
400	16"	290	381	51	216	539.7	16-?28.4	515	16-?26	525	16-?30	510	16-?27	197	159	4-?21
450	18"	307	392	51	222	577.8	16-?31.8	565	20-?26	585	20-?30	565	20-?27	197	159	4-?21
500	20"	340	441	57	229	635	20-?31.8	620	20-?26	650	20-?33	620	20-?27	197	159	4-?21
600	24"	396	500	70	267	749.3	20-?35.1	725	20-?30	770	20-?36	730	24-?33	276	216	4-?22
700	28"	496	567	66	292	863.6	28-?35.1	840	24-?30	840	24-?36	840	24-?33	300	254	8-?18
800	32"	543	641	66	318	977.9	28-?41.1	950	24-?33	950	24-?39	950	28-?33	300	254	8-?18
900	36"	584	692	118	330	1085.8	32-?41.1	1050	28-?33	1050	28-?33	1050	28-?33	300	254	8-?18
1000	40"	638	735	142	410	1200.2	38-?41.1	1160	28-?36	1170	28-?42	1270	28-?39	300	254	8-?18
1200	48"	763	917	150	470	1422.4	44-?41.1	1380	32-?39	1390	32-?48	1380	32-?39	350
